Схема подключения рольставней – подробное руководство

Рольставни сегодня являются популярным решением для защиты оконных проемов как в жилых, так и в коммерческих помещениях. Правильное подключение и монтаж обеспечивают надежность, долговечность и функциональность системы. В данной статье представлено подробное руководство по схеме подключения рольставней, включает этапы монтажа, рекомендации по электроснабжению и настройке автоматических механизмов.

Общая схема подключения рольставней

Обратите внимание, что схема подключение зависит от типа системы, модели оборудования и особенностей объекта. Ниже приведена базовая схема для электропривода с дистанционным управлением:

Самодельная и промышленная схема

Промышленная схема подключения обычно включает в себя:

● Источник питания 220 В — подключенный через автоматический выключатель и защитные предохранители.
● Реле или контакторы — для управления мощным двигателем.
● Блок управления, интегрированный с автоматическими системами.
● Кнопки или пульты — подключаются к входам блока управления.
● Двигатель — подключается к выходам блока управления.

1. Общие сведения о системе рольставней

Перед началом установки важно разобраться в принципах функционирования систем и их схемах подключения. Они состоят из полотна, направляющих, механизма подъема и управления — чаще всего это электропривод или ручной механизм. Электропривод позволяет автоматизировать процесс закрытия/открытия и управлять системой дистанционно или через выключатель.

— Виды рольставней

● Механические.
● Электрические.
● Автоматические.

— Основные компоненты системы

● Короб и направляющие.
● Полотно.
● Электропривод (мотор).

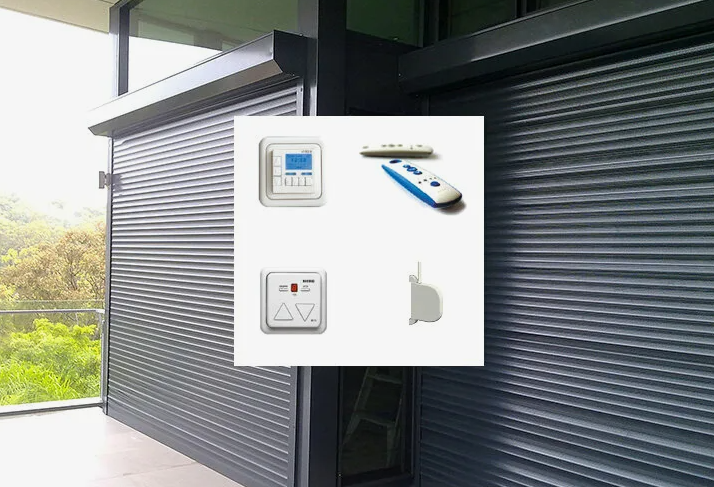

● Управляющие устройства (выключатели, пульты).
● Источник питания.

2. Подготовка к монтажу и выбор компонентов

Перед началом подключения необходимо подготовить все инструменты, проверить наличие необходимых деталей и выбрать подходящую электросистему.

— Инструменты

● Дрель и сверла.
● Отвёртка.
● Гайки и болты.
● Мультиметр для проверки электросети.
● Уровень для точной установки.

— Необходимые компоненты

● Электропривод подходящей мощности.
● Выключатель или пульт управления.
● Электросеть с заземлением.
● Защитные предохранители и автоматические выключатели.

3. Монтаж каркаса и механизма рольставней

Перед подключением необходимо правильно закрепить короб и направляющие, обеспечить их точное расположение. Неправильная установка может привести к проблемам с работой системы.

— Установка короба и направляющих

Процесс начинается с разметки места установки по уровню. После закрепления каркаса важно проверить его жесткость и правильность положения, чтобы полотнище двигалось без заеданий и смещений.

— Монтаж электропривода

Электропривод монтируется внутри короба или снаружи, в зависимости от модели. Важно учесть доступность к электросетям и удобство управления. После крепежа необходимо подключить механизм к электросети через защитные предохранители.

4. Подключение электроснабжения и схемы управления

Ключевой этап в подключении — правильная интеграция электропривода к электросетям и управление системой.

— Схема электроснабжения

● Подключение к трехфазной или однофазной сети — в зависимости от модели.
● Использование заземления и защитных устройств.
● Подключение к блокам управления, выключателям и пульту

— Подключение к электросети

● Отключите питание для безопасной работы.
● Проверьте наличие правильных заземлений и заземляющих проводов.
● Выполните подключение согласно схеме, указанной в инструкции производителя.
● Используйте клеммные колодки и изолирующую ленту.

5. Настройка и проверка работы системы

После монтажных работ следует провести тестирование всей системы, чтобы убедиться в правильной работе.

— Открытие и закрытие рольставней

● Проверьте работу с помощью пульта или выключателя.
● Убедитесь, что полотно движется плавно и без заеданий.
● Проверьте работу аварийных режимов и остановки.

— Регулировка параметров

● Настройте скорость подъема и опускания.
● Проверьте работу системы защиты при перегрузке.
● Настройте таймеры или автоматические сценарии, если они присутствуют.

6. Обеспечение безопасности и обслуживания

Правильная эксплуатация защитных систем требует своевременного обслуживания и соблюдения правил безопасности.

— Техническое обслуживание

● Регулярная очистка направляющих.
● Проверка и подтяжка креплений.
● Проверка электросоединений на целостность.

— Меры безопасности

● Удостоверьтесь в наличии защитных устройств.
● Не пытайтесь ремонтировать систему самостоятельно без специальных навыков.
● Обращайтесь к специалистам при необходимости замены компонентов.

Вывод

Правильное подключение рольставней — залог их надежной и долговечной работы. Следуйте рекомендациям по выбору компонентов, монтажу, подключению и настройке системы, чтобы обеспечить комфорт, безопасность и защиту ваших оконных проемов. Надеемся, это подробное руководство поможет вам успешно осуществить монтаж и интеграцию роллетных систем в вашем доме или офисе.
